襯氟放料球閥

產品展示>> 耐腐蝕閥門>>襯氟放料球閥

一、襯氟放料球閥產品概述

襯氟放料球閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
特點：
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。

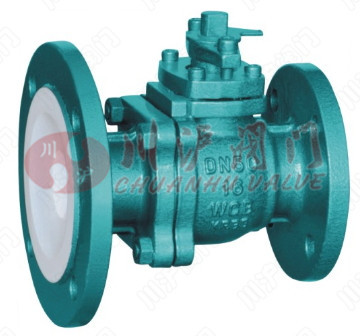

二、襯氟放料球閥產品圖片

襯氟放料球閥

三、襯氟放料球閥零部件材料

零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
零件名稱	Z	C	P	R	PL	RL
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
球體	WCB	WCB	CF8	CF8M	CF3	CF3M
襯里層/閥座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	WCC	WCC	WCC	WCC	WCC	WCC

四、襯氟放料球閥執行標準

設計制造標準	GB/T12237
結構長度	HG/T 3704-2003、GB/T12221、ASMEB16.10
法蘭尺寸	HG20592-97、ANSIB16.5a
驅動方式	手動、電動、氣動
公稱壓力	0.6、1.0、1.6MPa Class150
壓力試驗	GB/T13927-92、API598

五、襯氟放料球閥結構圖

六、襯氟放料球閥連接尺寸

公稱通徑 DN(mm)	公稱壓力 PN(Mpa)	主要尺寸							重量
公稱通徑 DN(mm)	公稱壓力 PN(Mpa)	L	D	D1	D2	Z-φd	f	b	(Kg)
25/50	1.0	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	6.0
32/65		135	140/160	100/130	78/110	4-18/4-14	3/3	19/17	7.5
40/65		150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	10.0
40/80		150	150/190	110/150	85/125	4-18/4-14	3/3	19/19	10.0
50/80		165	165/190	125/170	100/145	4-18/4-18	3/3	21/19	16.0
50/100		165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	16.0
65/100		180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	20.5
65/125		180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	20.5
80/125		240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	31.0
80/125		240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	31.0
100/150		260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	43.0
100/200		260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	43.0
