一、電動防爆球閥產品概述

上海川滬閥門有限公司生產的電動防爆球閥由防爆執行機構與球閥組合而成，是一種專門應用于易燃易爆工況的電動防爆閥門。防爆等級為ExdⅡBT4(CT6)、防護等級為IP67。電動防爆球閥輸入相關電源信號即可控制閥門開關，輸入4-20mA信號及220V電源即可控制球閥運轉進行比例調節，達到對管路中介質流量大小、壓力、溫度等參數的自動化控制，廣泛應用于天然氣、污水、燃?xì)?、煤礦、化工等防爆場合
特點：
1.結構簡單，流通性好，零泄漏。
2.切斷和調節性能好，適用于高粘度、帶纖維和顆粒的介質。
適用場景:
電動防爆球閥廣泛應用于石油、化工、冶金、輕工工程等領域。

二、電動防爆球閥產品圖片

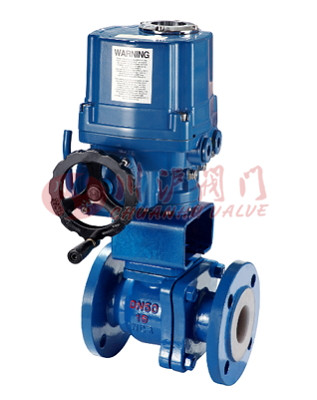

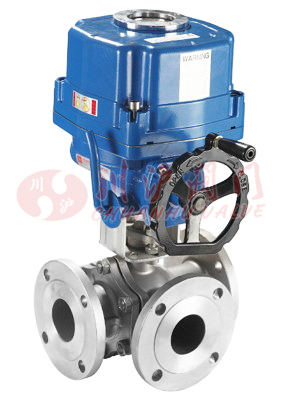

電動防爆球閥	電動三通防爆球閥

三、電動防爆球閥零部件參數

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

四、電動防爆球閥技術參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°
閥體形式	二段分體式鑄造閥體
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式	法蘭式、螺紋式(適用于1/2"～2")
閥芯形式	三通球型閥芯
流量特性	近似快開特性
泄露量Q	軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%
配置執行器型號	CHR、3810R、DZW、HQ、PSQ電動執行機構
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

五、電動防爆球閥執行機構參數

執行器類別	HQ系列執行器參數
電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～3000N·M
動作范圍	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	18S～112S
保護裝置	內置過熱保護、過載保護
環境溫度	-20℃～+70℃
手動操作	機械離合機構，配手輪操作
機械限位	2個外部調整螺栓
防護等級	IP65、IP67、可定制IP68
防爆等級	ExdⅡ BT4,ExdⅡ CT6
位置測量	電位計、比例控制單元
驅動電機	鼠籠式異步電機
進線接口	2個 PF 3/4"
殼體材料	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

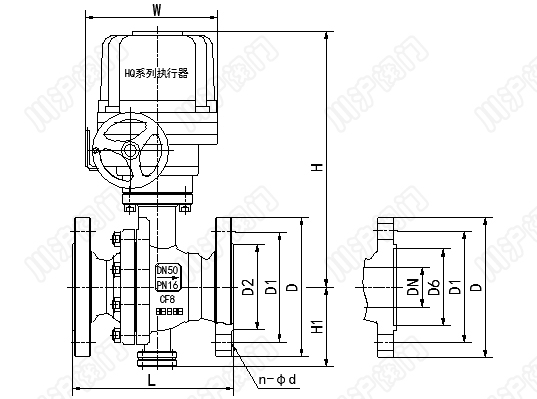

六、電動防爆球閥結構圖

七、電動防爆球閥連接尺寸

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H
H	配HQ	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
PN1.6MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
PN4.0MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375	450	515
D1		65	75	85	100	110	125	145	160	190	220	250	320	385	450
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33
PN6.4MPa法蘭連接尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415	470	530
D1		75	90	100	110	125	135	160	170	200	240	280	345	400	460
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36	12-36	16-36
