氣動高溫球閥
一、氣動高溫球閥 產品概述
上海川滬閥門有限公司生產的氣動高溫球閥，氣動高溫球閥閥體為整體高溫型，采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。
特點：
1.性能穩定、密封可靠、磨擦力小、開關輕便。
2.耐高溫、耐磨、耐油、耐腐蝕、使用壽命長。
3.具有連線簡單，結構緊湊，動作穩定。
適用場景:
廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類。

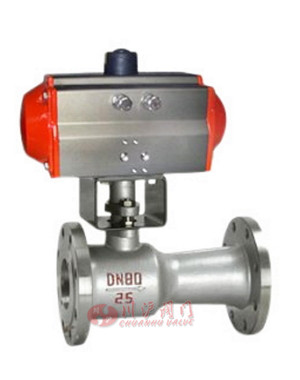

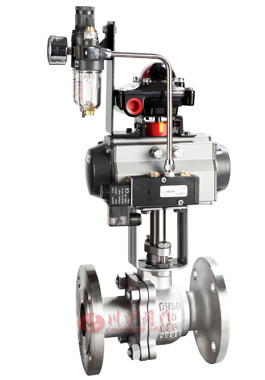

二、氣動高溫球閥 產品圖片
 |
 |
| 氣動高溫球閥 | 氣動高溫球閥 |
三、氣動高溫球閥 零部件材料
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
四、氣動高溫球閥 技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 閥體形式 | 兩段式鑄造球閥 | |||||||||||
| 連接形式 | 法蘭式 | |||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||
| 密封填料 | 柔性石墨、金屬纏繞墊片 | |||||||||||
| 流量特性 | 近似快開型 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||
五、氣動高溫球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
六、氣動高溫球閥 性能規范
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |

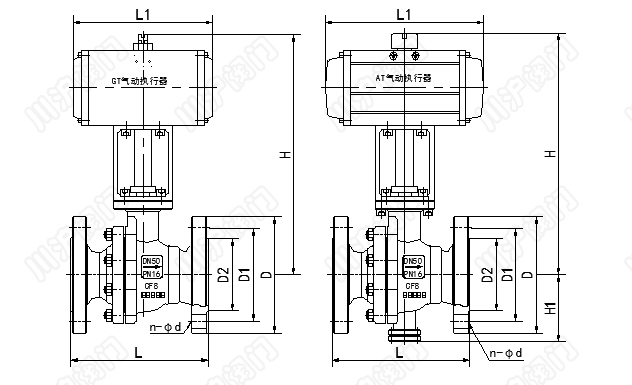

七、氣動高溫球閥 結構圖
 |
八、氣動高溫球閥 連接尺寸
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | 根據所配氣動執行機構而定 | |||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| A、A1 | 根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同 | |||||||||||||

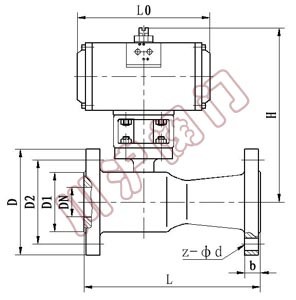

九、Q641M氣動高溫球閥結構圖
 |
十、Q641M氣動高溫球閥 連接尺寸
| 型號 | 規格 | 尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D 1 | D 2 | z-φd | H | b | |||
| Q641M -16 | 15 | 115 | 95 | 65 | 45 | 4-14 | 85 | 14 | |
| 20 | 130 | 105 | 75 | 55 | 4-14 | 95 | 16 | ||
| 25 | 140 | 115 | 85 | 65 | 4-14 | 103 | 16 | ||
| 32 | 165 | 135 | 100 | 78 | 4-18 | 105 | 18 | ||
| 40 | 180 | 145 | 110 | 85 | 4-18 | 120 | 18 | ||
| 50 | 200 | 160 | 125 | 100 | 4-18 | 195 | 20 | ||
| 65 | 220 | 180 | 145 | 120 | 4-18 | 195 | 20 | ||
| 80 | 250 | 195 | 160 | 135 | 8-18 | 215 | 22 | ||
| 100 | 280 | 215 | 180 | 155 | 8-18 | 255 | 24 | ||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-氣動高溫球閥.PDF
氣動高溫球閥鏈接：http://m.danney.cn/products/qidongqiufa/qdgwqf.html
