一、氣動軟密封蝶閥 產品概述

上海川滬閥門有限公司生產的氣動軟密封蝶閥D671X、D641X氣動軟密封蝶閥亦屬中線軟密封蝶閥，是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體密封圈分丁晴橡膠、四氟橡膠，泄露量可達零。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到佳效果。
特點：
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性為直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。　
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、氣動軟密封蝶閥可設計成法蘭連接和對夾連接。
適用場景:
氣動軟密封蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于泄露量要求較高、有腐蝕性的場合，作調節流量和截流介質。

二、氣動軟密封蝶閥 產品圖片

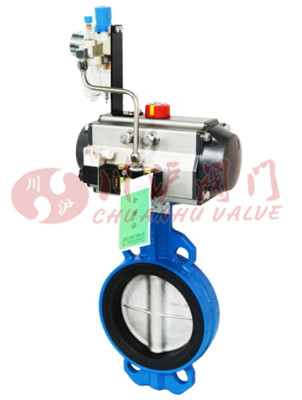

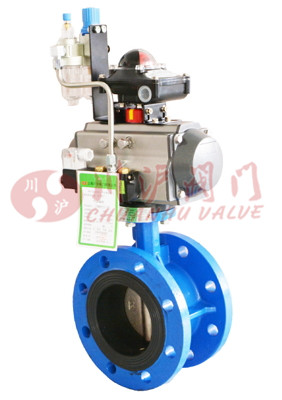

氣動軟密封蝶閥(對夾式)	氣動軟密封蝶閥(法蘭式)

三、氣動軟密封蝶閥 零部件材料

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

四、氣動軟密封蝶閥 技術參數

公稱通徑DN(mm)	DN50～1000mm
公稱壓力(MPa)	PN1.0、1.6、2.5MPa
閥體形式	直通鑄造閥體
連接形式	法蘭式、對夾式
閥芯形式	蝶板式
密封填料	柔性石墨、聚四氟乙烯
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的±2%
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

五、氣動軟密封蝶閥 執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動軟密封蝶閥 性能規范

公稱通徑	DN（mm）	50～1000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	氣動傳動

七、氣動軟密封蝶閥(對夾式) 結構圖

八、氣動軟密封蝶閥(對夾式) 連接尺寸

PN1.0~1.6MPa
公稱 通徑 DN	外型尺寸mm				外型連接尺寸		執行器型號
	L	L1	L2	H	D	N-D
50	42	141/159	71/83	269/281	120	4-23	AT-D-52/AT-S-63
65	44.7	159/211	83/95	283/303	136.2	4-26.5	AT-D-63/AT-S-75
80	45.2	159/248	83/107	289/309	160	8-18	AT-D-63/AT-S-88
100	52.1	211/269	95/123	320/338	185	4-24.5	AT-D-75/AT-S-100
125	54.4	248/269	107/123	351/366	215	4-23	AT-D-88/AT-S-100
150	55.8	269/345	123/152	380/405	238	4-25	AT-D-100/AT-S-125
200	60.6	345/409	152/172	435/477	295	4-29	AT-D-125/AT-S-145
250	65.6	409/438	172/187	509/552	357	4-29	AT-D-145/AT-S-160
300	76.5	438/550	187/215	597/622	407	4-30	AT-D-160/AT-S-190
350	76.5	550/600	215/240	653/688	467	4-30	AT-D-190/AT-S-210
400	86.5	550/633	215/262	720/787	515	4-30	AT-D-190/AT-S-240
450	105.6	600/633	240/262	772/858	565	4-30	AT-D-210/AT-S-240
500	131.8	633/730	262/330	867/1004	620	4-33	AT-D-240/AT-S-270
600	152	730/1700	330/-	998/1220	725	4-36	AT-D-270/AW-S-25
700	163	1320/1970	-	1116/1282	840	4-36	AW-D-25/AW-S-28
800	188	1430/2700	-	1330/1007	950	4-39	AW-D-28/AW-S-35

九、氣動軟密封蝶閥(法蘭式) 結構圖

十、氣動軟密封蝶閥(法蘭式) 連接尺寸

主要外形尺寸-PN16、10（10bar）
公稱 通徑 DN	外形尺寸mm				連接尺寸mm
	L	L1	L2	H	D	D	N-D
50	108	141	71	269	165	125	4-18
65	112	159	83	283	185	145	4-18
80	114	159	83	289	200	160	8-18
100	127	211	95	320	220	180	8-18
125	140	248	107	351	250	210	8-18
150	140	269	123	380	285	240	8-22
200	152	345	152	435	340	295	8-22
250	165	409	172	509	395	350	12-22
300	178	438	187	597	445	400	12-22
350	190	550	215	653	505	460	16-22
400	216	550	215	720	565	515	16-26
450	222	600	240	772	615	565	20-26
500	229	633	262	867	670	620	20-26
600	267	-	-	-	780	725	20-30
700	292	-	-	-	895	840	24-30
800	318	-	-	-	1015	950	24-33

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
